Насос ручной НРЗ-1

Насос НРЗ-1 используется для заполнения смазочными материалами резервуаров смазочных станций, трубопроводов смазочных систем, а также для очистки от различных механических примесей. Данное оборудование работает на специальных пластичных материалах с числом пенетрации не менее 290, температура смазочного материала +15ºС...+50ºС, окружающая среда от 1ºС...40ºС.

Устройство и принцип работы

Насосный элемент состоит из корпуса трубчатой формы, внутри него расположен нагнетательный поршень, который соединен штоком с рукояткой привода нагнетательного и всасывающенр клапана, а также ручки для транспортирования оборудования. Стоит отметить, что резервуар необходим для хранения и перевозки пластичного смазочного материала. В тоже время крышка предназначена для установки насосного элемента, гибкого рукава, фильтра и трубопровода переходного. В конце переходной трубопровод фиксируется накидной гайком, которая позволяет закрепить насос с клапаном заправляемой емкости. При повороте рукоятки привода вниз открывается всасывающий клапан, благодаря чему смазочный материал поступает под седло клапана (нагнетательного). При повороте рукоятки вверх открывается нагнетательный клапан, в результате чего смазочное средство поступает в линейный фильтр. После очистки масло поступает в заправляемый резервуар через гибкий рукав и переходной трубопровод. В процессе работы данного оборудования нужно контролировать, чтобы насосный элемент был в смазке, не допускается попадание воздуха во всасывающий клапан насоса.

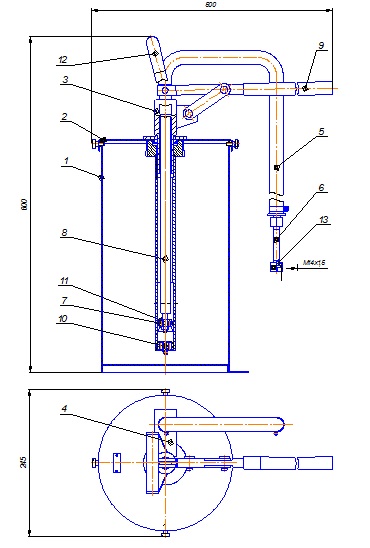

1. Резервуар
2. Крышка
3. Насосный элемент
4. Фильтр линейный
5. Гибкий рукав
6. Переходной трубопровод
7. Нагнетательный поршень
8. Шток
9. Привод
10. Всасывающий клапан
11. Нагнетательный клапан
12. Ручки для транспортировки
13. Накидная гайка

Условное обозначение

Пример обозначения насоса НРЗ-1 при заказе:

• Климатическое исполнение УХЛ4 - НРЗ-1 УХЛ4;
• Климатическое исполнение О4.1 - НРЗ-1 О4.1
